Гидроабразивная резка позволяет раскраивать сверхтвёрдое каменное литьё с точностью до долей миллиметра — материал, который почти не поддаётся обычному режущему инструменту.
Как это работает
Гидроабразивная резка — холодный способ раскроя. Вода под давлением до 4100 bar смешивается с абразивом и на сверхзвуковой скорости точечно «вымывает» материал в зоне реза. Тепла нет — значит, нет термических деформаций и микротрещин, которые ослабляют износостойкую плитку или трубу.
Каменное литьё ценится за твёрдость и стойкость к абразивному износу. По той же причине его сложно резать обычным инструментом — диски и фрезы быстро изнашиваются. Гидроабразив снимает это ограничение и даёт чистый рез без ущерба для свойств материала.
Плитку раскраивают на координатном столе: заготовка закрепляется неподвижно, а пятиосевая режущая головка вырезает контур любой сложности — от простых плит до фигурных элементов с фаской под стыковку, с точностью до долей миллиметра.
Управляет резкой система ЧПУ NcStudio-V9 (Weihong) — она принимает G-код и файлы DXF, PLT, JDPaint ENG из большинства CAD/CAM-программ: UG, MasterCAM, CASMate, ArtCAM, AutoCAD, CorelDraw. Чертёж заказчика передаётся в программу напрямую, без пересборки геометрии вручную.
Трубы и фасонные элементы — отводы, тройники — обрабатывают по тому же принципу, но с поворотной осью: заготовка вращается, а режущая головка движется вдоль неё, вырезая продольный или угловой рез в любой точке. Так получают точный диаметр и длину, скос кромки под сварку или отверстие под врезку — без ограничения стандартным рядом типоразмеров. На этом станке установлен насос-мультипликатор Flow International ESL — от компании, создавшей в 1970-х первую в мире установку гидроабразивной резки.
В чём универсальность для заказчика
УНИКОМ изготавливает:
• Плитку камнелитую — любой формы, толщины и размера, включая сложные контуры, вырезы и фаски под конкретный узел оборудования.

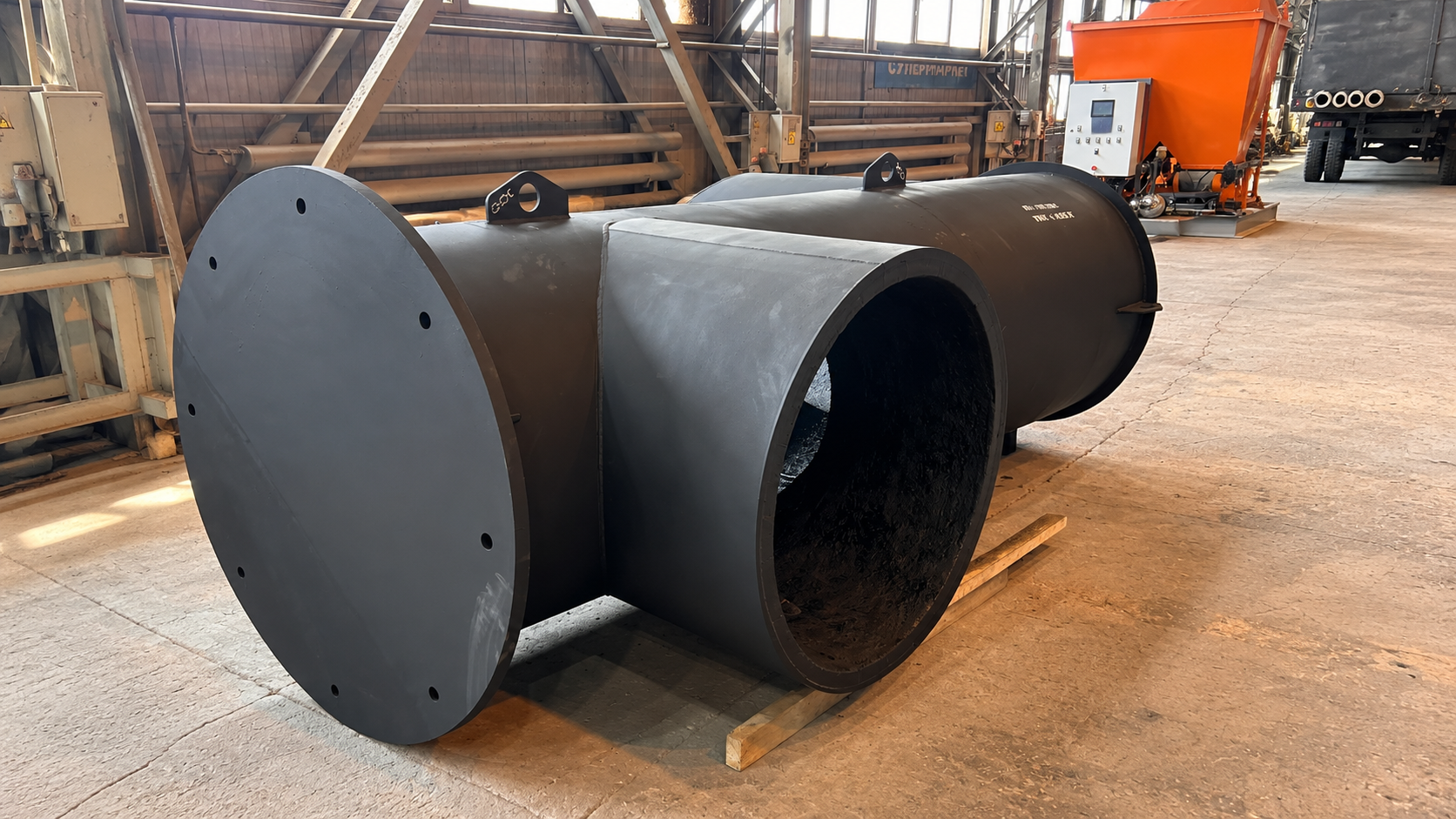

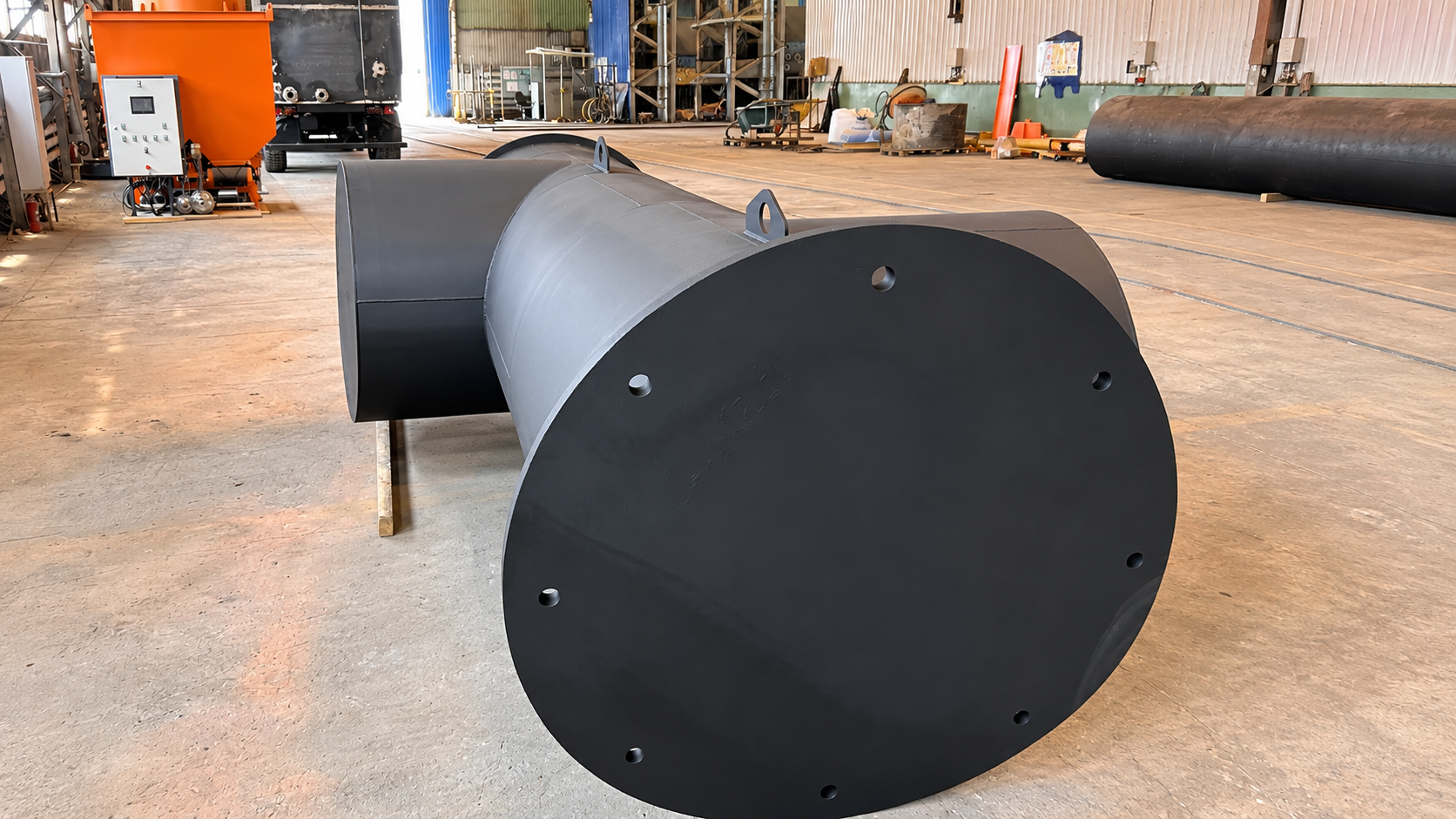

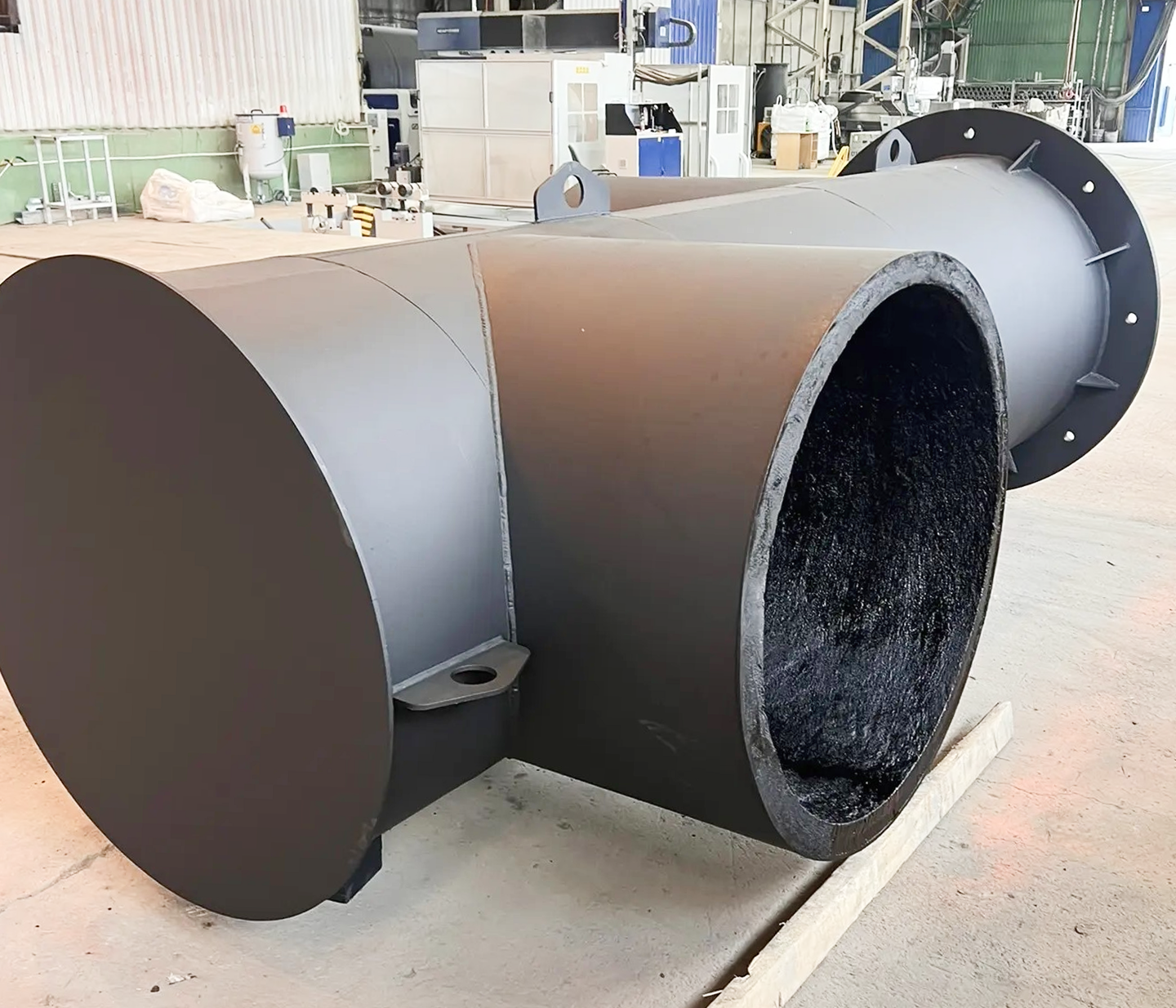

• Трубы и фасонные элементы, футерованные каменным литьём (отводы, тройники), — под требуемый диаметр и длину.
• Плитку камнелитую — любой формы, толщины и размера, включая сложные контуры, вырезы и фаски под конкретный узел оборудования.
• Трубы и фасонные элементы, футерованные каменным литьём (отводы, тройники), — под требуемый диаметр и длину.
Заказчику не нужно подстраивать проект под стандартные размеры производителя — изделие изготавливается точно по чертежу и техническому заданию, включая нестандартную геометрию и фаски под сварку или стыковку.
Что это даёт на практике
• Сокращение сроков подгонки изделий при монтаже.
• Меньше отходов и ручной доработки при укладке — плитка кроится под конкретный участок.
• Точное повторение геометрии демонтированного изношенного элемента при ремонте оборудования.
• Меньше отходов и ручной доработки при укладке — плитка кроится под конкретный участок.
• Точное повторение геометрии демонтированного изношенного элемента при ремонте оборудования.
Если для вашей задачи нужна плитка или труба из каменного литья нестандартного размера — обращайтесь к специалистам УНИКОМ: подготовим техническое решение под ваш чертёж.
